کابل‌های شبکه cat6 و cat5e
استاندارد: cat5e,cat6,cat7,cat5
جنس هادی: UTP-FTP-SFTP
روکش: PVC و پلی اتیلن، هالوژن فری LSZH و دو روکشه با روکش داخلی PVC یا LSZH و روکش نهایی PE
انواع کابل شبکه
کابل های شبکه به ۳ صورت وجود دارند:
• کابل کواکسیال coaxial
• فیبر نوری
• زوج به هم تابیده
مشخصات فنی کابل شبکه
در ساختار این کابل ۸ سیم با رنگ‌های مختلف وجود دارد. که ۴ رنگ اصلی هستند و ۴ رنگ دیگر رنگ فرعی.
۴ رنگ اصلی شامل سبز، آبی، نارنجی و قهوه‌ای هستند و ۴ رنگ فرعی هم در واقع ترکیب رنگ‌های اصلی با رنگ سفید است. یک رنگ اصلی و یک رنگ فرعی در کنار یکدیگر تشکیل یک زوج را می‌دهند.
به عنوان مثال رنگ آبی و رنگ سفید آبی در واقع یک زوج هستند که به یکدیگر پیچیده شدند. نقش رنگ‌های اصلی ارسال سیگنال مثبت و رنگ‌های فرعی در واقع ارسال سیگنال منفی را به عهده دارند.

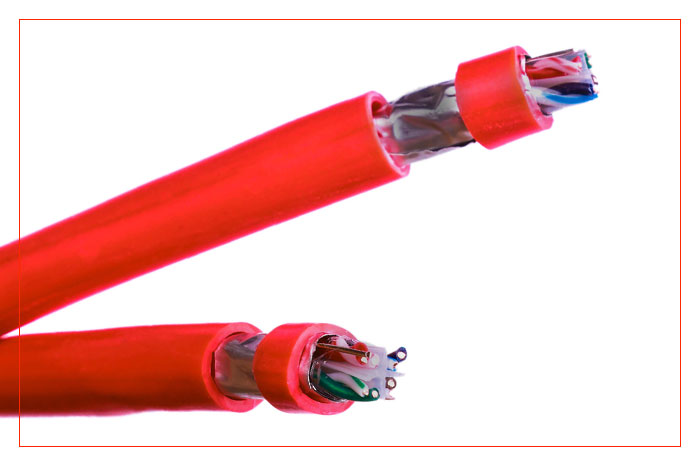

در داخل کابل شبکه زوج به هم تابیده یک جدا کننده یا محافظ داخلی (sepretor) تعبیه شده است که نقش آن محافظت از زوج سیم‌ها است.
در طراحی این نوع سیم‌ها به دلیل کاهش نویز الکترومغناطیسی به همدیگر پیچیده شده‌اند. به طور کلی در کابل شبکه دور سیم‌هایی که دو به دو به هم پیجیده شده‌اند یک روکش (شیلد) می‌زنند. این کار باعث می‌شود تا سیم‌ها در برابر نویز داخلی خودشان هم مقاوم شوند.
یک روکش کلی به دور تمامی سیم‌ها کشیده می‌شود که باعث مقاومت در برابر نویز خارجی می‌شود.
